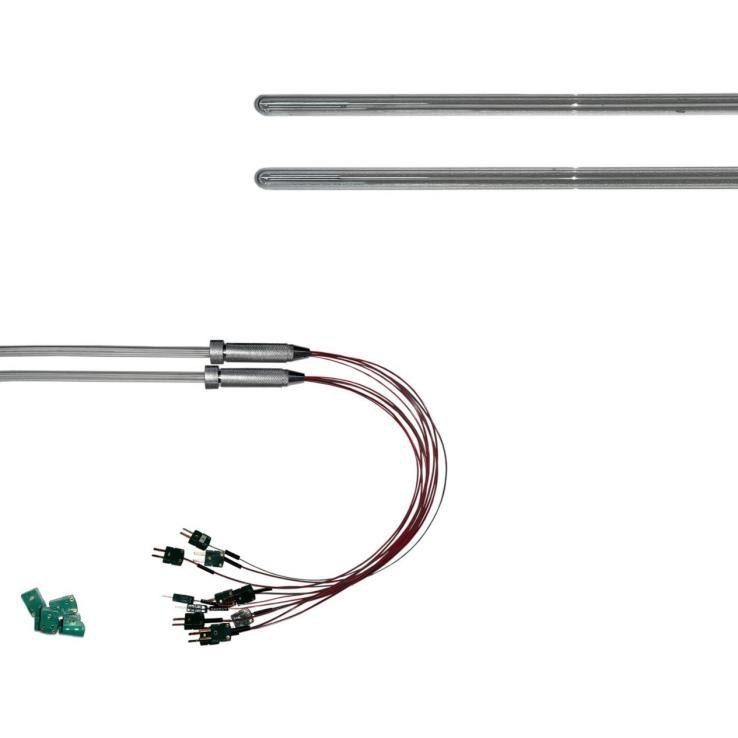

Termočlánky pro ingotové pece / difúzní pece

Přehled

Termočlánky pro ingotové pece a difúzní pece jsou termočlánky z drahých kovů speciálně navržené pro aplikace ve fotovoltaickém průmyslu, jako jsou polysilikonové ingotové pece a polovodičové difúzní pece, dostupné především ve třech kalibračních stupních: R, S a B.

Jmenovitý průměr drátu termočlánku z ušlechtilého kovu je 0,5 mm s tolerancí -0,015 mm.

Pro termočlánky třídy R a S: maximální dlouhodobá-provozní teplota je 1300 stupňů a maximální krátkodobá{2}}provozní teplota je 1600 stupňů.

• Pro termočlánky třídy B: maximální dlouhodobá-provozní teplota je 1600 stupňů a maximální krátkodobá{2}}provozní teplota je 1800 stupňů.
• Termočlánek AB-třídy je také známý jako termočlánek z platiny-rhodium 30-platina-rhodium 6. Protože kladná i záporná elektroda jsou slitiny platiny-rhodia, nazývá se také dvojitý termočlánek platina-rhodium.
• Pozitivní elektroda (BP): jmenovité chemické složení: 30 % rhodium, 70 % platina
• Negativní elektroda (BN): jmenovité chemické složení: 6 % rhodium, 94 % platina

Termočlánky typu B nabízejí výhody vysoké přesnosti, vynikající stability, širokého rozsahu měření teploty, dlouhé životnosti a vysoké horní meze teploty v řadě termočlánků. Jsou vhodné pro oxidační a inertní atmosféry a lze je krátkodobě používat i ve vakuu, ale ne pro redukční atmosféry nebo atmosféry obsahující kovové/ne{2}}kovové termoelektrické páry{4}}, protože jejich termoelektrický potenciál není pro B menší, protože jejich potenciál není menší než B 3μV v rozsahu 0~50 stupňů.

Technické specifikace

Porovnání příslušných standardů a stupňů tolerance

(Poznámka: t označuje naměřenou teplotu ve stupních )
