Vysokoteplotní a vysokotlaké wolfram-rheniumové termočlánky jsou v současnosti nejvíce tepelně odolné kovové termočlánky. Používají se hlavně v atmosféře vakua, vodíku a inertního plynu, s maximální provozní teplotou až 2300 stupňů. Vyznačují se vynikajícími lineárními termoelektrickými charakteristikami, vysokým termoelektrickým výkonem, extrémně-vysokou teplotní odolností a nízkou cenou. Dostupné typy zahrnují WRe5‑WRe26 (Typ C) a WRe3‑WRe25 (Typ D), s třídami přesnosti 0,0,0 %.
Naše společnost se od roku 1997 ujala vedení v propagaci a používání wolfram-rhenium termočlánků na celostátní úrovni a je jedním z klíčových výrobců wolfram-rheniových termočlánků v Číně. Zaujímáme vedoucí postavení v oboru, pokud jde o produkci a podíl na trhu. Podíleli jsme se na formulování národní normy Tungsten-Rhenium Termočlánky a referenční tabulky a průmyslové normy Technické specifikace pro Tungsten-Rhenium Termočlánky.

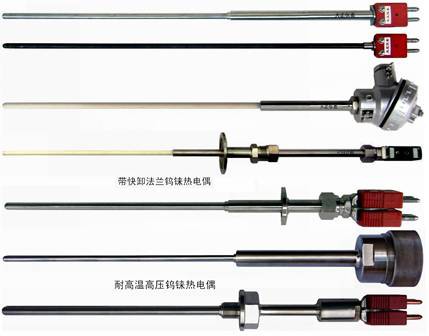

Naše wolfram-rheniumové termočlánky jsou konstruovány s ochrannými trubicemi vyrobenými ze speciálně zpracovaného molybdenu, tantalu, wolframu a oxidu hlinitého, hustě vyplněnými vysokoteplotními izolačními materiály vhodnými pro odpovídající teploty a hermeticky uzavřenými ve vakuovém prostředí.
Především naše vysokoteplotní a vysokotlaké wolfram-rheniumové termočlánky schopné odolávat teplotám nad 1900 stupňů a tlakům nad 6 MPa byly první úspěšně vyvinuté v Číně. Národní patent byl podán 10. prosince 2012 (patent č. ZL 2012 2 0676417.6).
Dvouplášťový wolfram-rhenium termočlánek s oxidem hlinitým a molybdenem lze také použít v oxidačních atmosférách až do 1600 stupňů, což vytváří technické podmínky pro termočlánky wolfram-rhenium, které ve většině aplikací nahrazují termočlánky z drahých kovů.
V současné době je hlavní oblastí použití wolfram-rheniových termočlánků průmysl vakuových pecí. "Vakuem" se rozumí stav, kdy je tlak v daném prostoru nižší než standardní atmosférický tlak. Standardní atmosférický tlak je 101325 Pa. Obecně:
- 10⁵–10² Pa: nízké vakuum
- 10²–10⁻¹ Pa: střední vakuum
- 10⁻¹–10⁻⁵ Pa: vysoké vakuum
- <10⁻⁵ Pa: ultra‑high vacuum
Wolfram-rheniové termočlánky pro vakuové pece mají velmi vysoké požadavky na těsnění. Naše společnost používá speciální úpravy, aby zajistila, že rychlost úniku termočlánku uvnitř vakuové pece je nižší než celková rychlost nárůstu tlaku pece.
Způsob označení typu pro wolfram-rheniové termočlánky je uveden v části Způsob označení typu pro termočlánky a odporové teplotní detektory. Příslušné technické parametry pro výběr jsou uvedeny v tabulce níže:
|
Materiál pláště |
Průměr pláště |
Izolační materiál |
Max. Provozní teplota (stupně) |
Použitelná atmosféra |
|
Trubka z vysokoteplotní slitiny |
Φ4, 6, 8 |
Oxid hořečnatý |
1300 |
Vakuum, inertní, vzduch |
|
Aluminová trubice |
Φ8, 12, 16 |
Alumina |
1600 |
Vakuové, inertní |
|
Tantalová trubice |
Φ4, 6, 8 |
Alumina |
1700 |
Vakuové, inertní |
|
Molybdenová trubice |
Φ4, 6, 8 |
Oxid beryllitý |
2000 |
Vakuové, inertní, vodíkové |
|
Wolframová trubice |
Φ6, 8 |
Oxid hafnia |
2300 |
Vakuové, inertní |
|
Dvojité pouzdro (oxid hlinitý + molybden) |
Φ16, 25 |
Alumina |
1600 |
Vzduch |
