Vlastnosti

V prostředí s vysokou teplotou vakua nemusí běžné termočlánky poskytovat spolehlivé údaje o teplotě kvůli jejich neschopnosti odolat drsným podmínkám. K vyřešení tohoto problému byly vyvinuty speciální vakuově utěsněné termočlánky pro přesné měření teplot v extrémních prostředích.

Klíčovou vlastností těchto termočlánků je jejich vakuově utěsněná struktura. Vakuové těsnění účinně izoluje termočlánek od vnějšího prostředí a zabraňuje jakémukoli rušení vnějšími faktory, které by mohly ovlivnit naměřené hodnoty teploty. To zajišťuje přesné a spolehlivé měření teploty i v nejdrsnějších podmínkách.

Pro platinový rhodiový termočlánek, termočlánek s nejvyšší přesností měření ze všech, a být považován za standardní termočlánek. Včetně typů S, R a B, téměř montážní konstrukce. Nejvyšší přesnost je ±1 stupeň a nejvyšší používaná teplota je 1700 stupňů (B). Termočlánek se používá hlavně pro oxidové prostředí a při příležitostech se používá hlavně ve vysokoteplotních pecích.

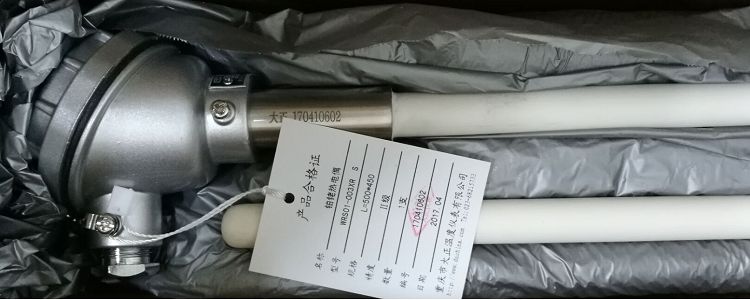

Název produktu	Termočlánek typu S
Termoprvek	Ptrh10-Pt
Stupeň	I nebo II třída
Spojení	Vodotěsná hlava
Délka	Zadejte celkovou délku a délku ponoření
Průměr	8 mm, uveďte vnější průměr
Trubice	99 % A1203
Funkce	Speciální vakuová těsnící struktura

Vakuově utěsněný platinový rhodiový termočlánek Kombinace a vlastnosti vodičů

Typ	Termoprvek	Stupeň teplotního rozsahu	Funkce Funkce
			Výhody	Nevýhody
S	Ptrh10-Pt	0~1600	Vhodné pro oxidační atmosféru. Vysoká přesnost, stabilita není ovlivněna používáním. S odolností proti oxidaci, chemickou odolností proti korozi, lze použít jako standardní termočlánek.	Nevhodné pro redukční atmosféru (zejména H2, kovové páry) a vakuové prostředí, vysoká cena.
R	Ptrh13-Pt	0~1600
B	Ptrh30-Ptrh6	600~1700	Vhodné pro více než 1000 stupňů, s malou termoelektrickou odolností, odolností proti oxidaci a chemickou odolností proti korozi	Nelze použít pod 600 stupňů, nízká citlivost.

Vakuově utěsněný termočlánek Platinum rhodium Limit of Error

	Termoprvek	Typ	Limity chyby (± stupeň)/rozsah efektivní teploty (stupně)
			1 třída	2 třída	3 třída
Nobelova Kov TC	Ptrh10-Pt	S	1.0/600~1100 1+0.003(t-1100)/1100~1600	1,5 nebo 0,25%t/0~1600	--
	Ptrh13-Pt	R
	Ptrh30-Ptrh6	B	--	1,5 nebo 0,25%t/600~1700	4.0 nebo 0.5%t/600~1700
